Damit das Grün in unseren Städten eine Chance hat!

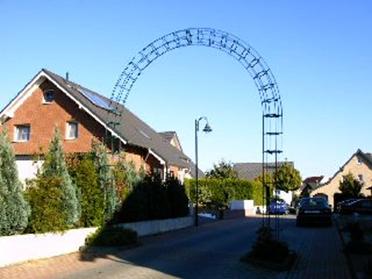

Das Straßenrankbogen System Jomey wird in Durchgangsbreiten von 4,00—8,00 m hergestellt. Stützhöhe: 3,00—5,00 m  -  somit Durchfahrt mit LKW möglich.

Der Straßenrankbogen wird aus 14 mm Rundstahl in Schutzgasschweißung gefertigt, anschließend feuerverzinkt und beschichtet.

Der Bogen wir in zwei Segmenten hergestellt. Die Verbindung der Segmente und des Bogen mit den Stützen erfolgt mit Scheiben (63 mm Außendurchmesser, 8 mm dick, 20 mm Bohrung) und Schrauben M16 x 70 in Ausführung 8.8. Damit ist eine stabile Montage gewährleistet.

Der Abstand der Sterne in den Stützen und im Bogen beträgt ca. 35 cm. Die Stützen werden mit Fundamentkörben aus 14 mm Rundstahl in B250 versetzt. Die Fundamentkorbgröße richtet sich nach der Spannweite des Bogens. Der Fundamentkorb wird mit der Stütze als Einheit hergestellt, um höchstmögliche Festigkeit zu erreichen.

Deutsches Patent Nr. P 37 06 878.4-23
